Pelletipõleti PV 30b on edasiarendus PV 30a seeria põletimudelist, millele on paigaldatud põlemiskambri automaatpuhastuse süsteem. Ühendades põleti kompressoriga, puhutakse selle abil põlemiskambrisse tekkinud tuhk katlasse ning iganädalane põleti puhastamisvajadus ongi pikenenud kuni ühe kuuni!
Pelletipõleti PV 30b saab paigaldada pelleti-, õli-, biomassi- või universaalkateldele 90 mm flantsi abil.
Unikaalne elektrisüüde ja automaatne võimsuse valik muudavad pelletipõleti kasutamise aastaringselt lihtsaks. Põlemisprotsessis ei kasutata pilootleeki.
Tagasipõlemise vastu kaitsevad põletit ohutustermostaat, sulavast materjalist voolik, temperatuuriandur ja tugiaku.

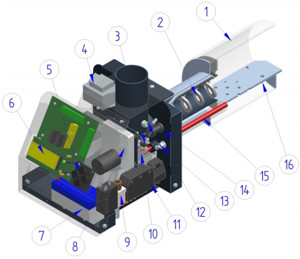

Pelletipõleti PV 30 b koostisosad
1. Põlemiskamber - koht kus toimub pelletite põletamine. Põlemiskambri toru on valmistatud kuumakindlast 253MA terasest.
2. Siseteo spiraal -transpordib pelletid põlemiskambrisse. Korraga doseeritav pelletite kogus sõltub põleti võimsusest. Spiraal loksub märgatavalt mootori otsas selleks, et pikendada mootori eluiga. Spiraali kinnituspolti ei tohi üle pingutada.
3. Ohutustermostaat - lülitab välja põleti võrgutoite ja välisteo, kui siseteo temperatuur tõuseb üle lubatu. See on ohutusabinõu tagasipõlemise vastu.
4. Toitetrafo - 230/12V trafo protsessori ja siseteo mootori toiteks.
5. Kasutajaliidese nupud - võimaldavad liikuda põleti menüüs ja seadistada põleti parameetreid.
6. Kasutajaliidese ekraan - 2-realine ekraan menüüdes liikumiseks ja parameetrite seadistamiseks.
7. Aku - võimaldab tühjendada siseteo ja põlemiskambris oleva kütuse lõpuni põletada kui võrgupinge kaob. See on ohutusabinõu tagasipõlemise vastu ja kestab ca 30 minutit.
8. Siseteo mootor - liigutab siseteo spiraali pelletite toimetamiseks põlemiskambrisse. Spiraal kinnitus mootorile on tehtud märgatava loksuga. See aitab pikendada mootori eluiga.
9. Pneumo-klapp - juhib suruõhu voolu isepuhastumise tsüklis.
10. Ventilaator - puhub põlemisõhku põlemiskambrisse vastavalt põleti hetkevõimsusele.
11. Pistikud - võrgutoite, katla termostaadi ja välisteo ühendamiseks.
12. Kütuse taseme andur - optiline andur, mis koosneb saatjast ja vastuvõtjast ja mille signaal käivitab välisteo.
13. Kinnitusmutter - M6 mutter mis kinnitab põleti korpuse põlemiskambri külge.
14. Leegiandur - optiline andur leegi tuvastamiseks põlemiskambris.
15. Süütepulk - elektriline küttekeha, mis kuumutab õhku ja süütab nii pelletid.
16. Põlemisrest - õhuavadega kuumuskindlast 4 mm 253MA metallist põlemiskambri alusrest, mille peal põlevad pelletid.

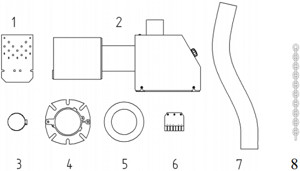

Pelletipõleti PV 30 b tarnitakse alljärgnevas komplektsuses:
1. Põlemisrest
2. Pelletipõleti
3. Vooliku klambrid (2tk)
4. Kinnitusflants
5. Keraamiline tihend
6. 7-pooluseline katla pistik
7. Voolik
8. Välisteo kinnituskett

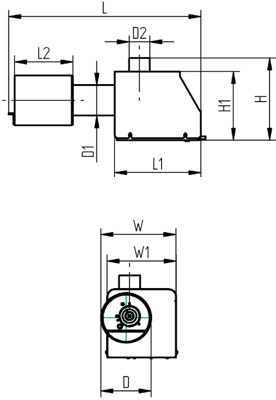

Pelletipõleti PV 30 b tehnilised andmed
L kogupikkus: 570 mm
L1 põleti korpuse pikkus: 230 mm
L2 põlemiskambri pikkus: 200 mm
Ø D põlemiskambri läbimõõt: 162 mm
Ø D1 põlemiskambri kaela läbimõõt: 88,9 mm
Ø D2 siseteo läbimõõt: 60 mm
H kogukõrgus: 240 mm
H1 korpuse kõrgus: 200 mm
W kogulaius: 230 mm
W1 korpuse laius: 205 mm
Mass: 12,2 kg
Nimivõimsus: 30 kW
Minimaalne võimsus: 14 kW
Emissiooni klass EN 15270: 5
Müratase: 52 dB
Töötemperatuur: 0-60 °C
Toitepinge: 220-240 VAC
El võimsus süütamisel: 570 W
El võimsus keskmine: 30-40 W
El võimsus jõudeolekus: 4 W
Pelletipõleti PV 30 b töötamise põhimõte
Pelletipõletid PV30b paigaldatakse katlale puidust pelletite e graanulite põletamiseks. Välistigu transpordib pelletid pelletimahutist põletisse. Põleti juhtimispaneel sisaldab mikroprotsessorit, mis testib peamisi
ohutuse komponente, reguleerib ja jälgib põlemisprotsessi, alustab ja lõpetab selle vastavalt katla temperatuurile. Elektriline õhukuumutaja ehk süütepulk süütab pelletid. Kütuse süütamine toimub kiirelt ja
suitsuvabalt.
Põleti alustab kütuse põletamist kui katel on jahtunud ja katla termostaat lülitub sisse. Kütmine kestab seni kuni katel on saavutanud etteantud (väljalülitamise) temperatuuri. Peale seda lõpetab põleti kütmise protsessi ning läheb oote-olekusse.
Põleti juhtimise süsteem hoolitseb põleti ohutu töö lõpetamise eest elektrikatkestuste korral. Peale voolukatkestust lõpetab põleti ohutult põletamise protsessi ja lülitub välja. Põleti lülitub välja kõikide ohu riskide korral.
Pelletipõletis PV 30b tohib kasutada ainult 6 või 8 mm läbimõõduga (soovitavalt Premium) pelleteid.
Isepuhastamine
Pneumaatilise isepuhastamise süsteem koosneb kompressprist, survevoolikust, pneumaatilisest klapist ja põleti siseteo torusse paigaldatud metalltorust.
Pelletipõleti PV 30b teeb isepuhastamise:
- alati peale testimist,
- peale PAR48 seadistatud ajaga (minutites) katkestustega töö korral,
- peale PAR48 seadistatud topeltajaga (minutites) pideva töö korral.
Isepuhastumine teostatakse suruõhu puhumisega pelletipõleti põlemiskambrisse, millega see puhastatakse kogunenud tuhast ja mittepõlevatest jääkidest. Tuhk puhutakse pelletipõletist katla tuhakasti. Puhumise aja pikkus on seadistatav PAR49 (sekundites). Pelletipõleti hoolduse välp sõltub pelletite kvaliteedist ja kütmise intensiivsusest.
Tänu isepuhastamise süsteemile on pelletipõleti puhastamise aeg pikenenud kuni ühe kuuni.
Interneti teel jälgimine ja juhtimine
Lisana võimalik tellida interneti moodul mis võimaldab lihtsat pelletipõleti jälgimist ja osalist juhtimist üle interneti.
